不銹鋼齒輪泵的結構特點及危害

來源：泊頭市鴻海泵業有限公司發布時間：2024/1/15 8:39:28

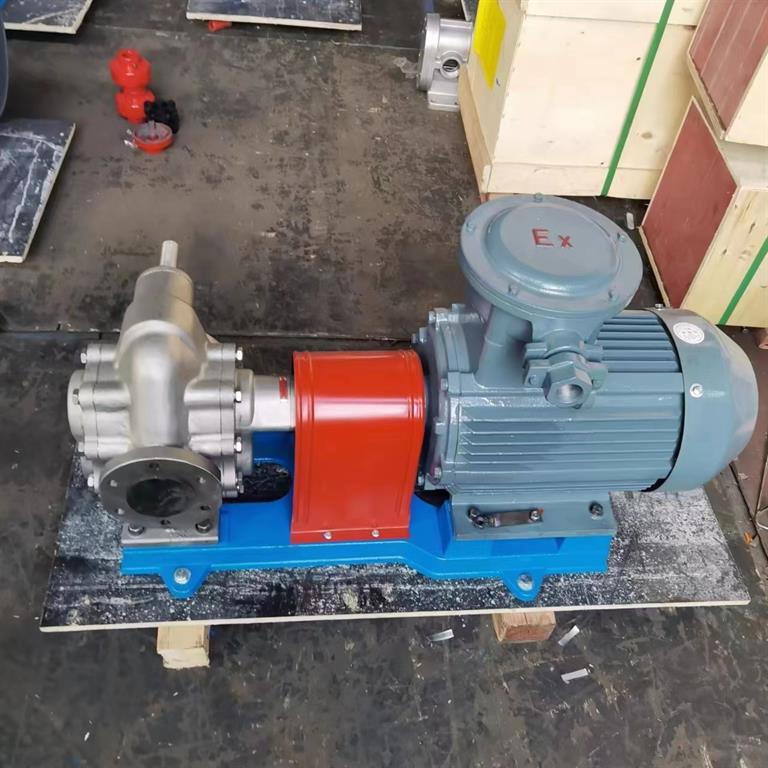

不銹鋼齒輪泵是一種齒輪泵，主要應用于小流量、高揚程的用水系統，如飲用水供應系統、壓力鍋爐供水系統、高純度凈水系統以及醫藥、食品、精細化工、造紙等行業的沖洗、噴灑等工藝過程。
不銹鋼齒輪泵的結構特點：
一．滑動軸承
不銹鋼齒輪泵滑動軸承的材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐熱、耐摩擦性能，所以不銹鋼齒輪泵的滑動軸承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小，所以軸承間隙不得過小，以免發生抱軸事故。
由于不銹鋼齒輪泵的滑動軸承以所輸送的介質進行潤滑，所以應根據不同的介質及使用工況，選用不同的材質制作軸承。
二．隔離套
在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。渦流的表達式為：其中Pe－渦流；K—常數；n—泵的額定轉速；T－磁傳動力矩；F－隔套內的壓力；D－隔套內徑；一材料的電阻率； —材料的抗拉強度。當泵設計好后，n、T是工況給定的，要降低渦流只能從F、D等方面考慮。選用高電阻率、高強度的非金屬材料制作隔離套，在降低渦流方面效果明顯?！?/span>
三．冷卻潤滑液流量的控制
不銹鋼齒輪泵運轉時，應用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻。冷卻液的流量通常為泵設計流量的2%-3%，內磁轉子與隔離套之間的環隙區域由于渦流而產生高熱量。當冷卻潤滑液不夠或沖洗孔不暢、堵塞時，將導致介質溫度高于永磁體的工作溫度，使內磁轉子逐步失去磁性，使磁力傳動器失效。當介質為水或水基液時，可使環隙區域的溫升維持在3-5℃；當介質為烴或油時，可使環隙區域的溫升維持在5-8℃。
四．永磁體
由稀土永磁材料制成的永磁體工作溫度范圍廣(-45－400℃)，矯頑力高，磁場方向具有很好的各向異性，在同極相接近時也不會發生退磁現象，是一種很好的磁場源。
五．保護措施
當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，磁力傳動器的主、從動部件會自動滑脫，保護機泵。此時磁力傳動器上的永磁體在主動轉子交變磁場的作用下，將產生渦損、磁損，造成永磁體溫度升高，磁力傳動器滑脫失效。

不銹鋼齒輪泵液壓系統的發熱，直接影響不銹鋼齒輪泵的正常工作，發熱現象所造成危害，主要有以下幾點：
(1)工作液體的溫度升高后，使工作液體的黏度下降，泵的泄漏增加，泵的實際流量有所下降;
(2)液壓系統及元件的密封件在高溫下變質，彈性變性能力降低，使密封性能降低，甚至密封失效，使泄漏增加;
(3)當液壓閥件的閥芯、閥體材料不同、熱膨脹系數不同時，閥芯、閥體之間因熱膨脹而出現閥芯卡死現象,致使不銹鋼齒輪泵不能工作;
(4)工作液體的黏度下降時,使工作液體的潤滑性能降低,液壓元件的磨損加快,加速了元件的磨損失效,縮短了元件的使用壽命。
為了盡量避免上述現象的發生，有些不銹鋼齒輪泵在使用一段時間后，不得不停下來，使系統降溫，從而降低了不銹鋼齒輪泵的開機率，影響了施工進度。因此，應針對系統發熱原因，采取相應措施，控制液壓系統的溫度，使不銹鋼齒輪泵正常使用。
